楼梯石材踏步及各种栏杆构造节点

日期:2022-11-18 14:08:52 来源:本站


楼梯作为连接建筑上下层

的主要建筑构造

其饰面材料表面的

耐磨性、防滑性以及耐污性

都有着比较高的要求

基于使用特性

绝大多数情况下

空间中的楼梯踏步材料

主要以石材为主



接下来
咱们在满足设计规范的需求下
给大家分析下
应该如何理解
石材楼梯踏步及护栏装饰装修构造节点

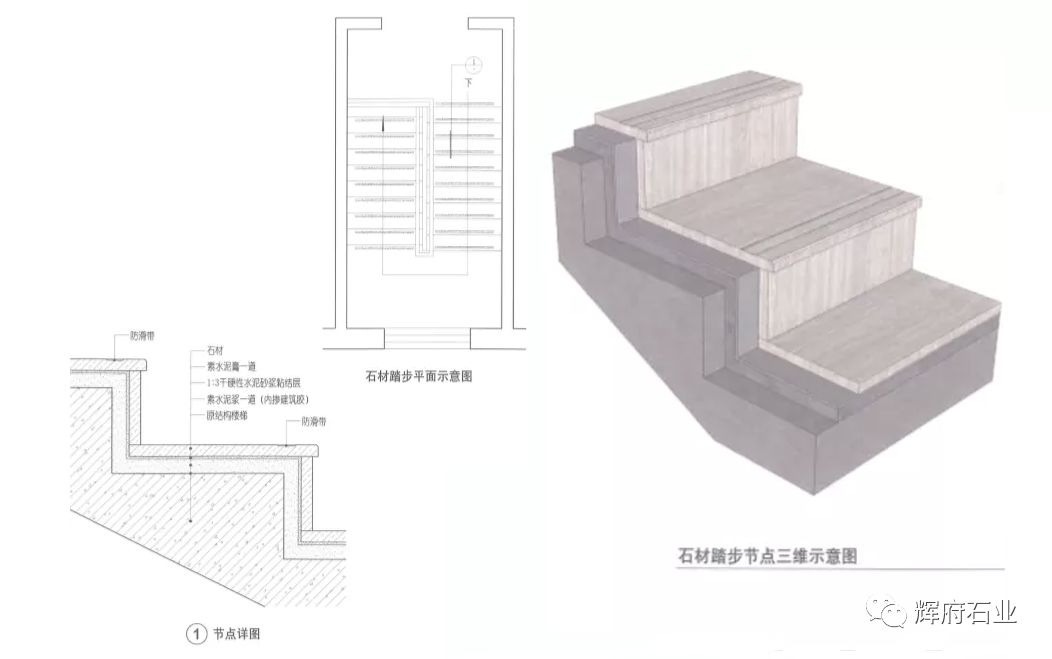

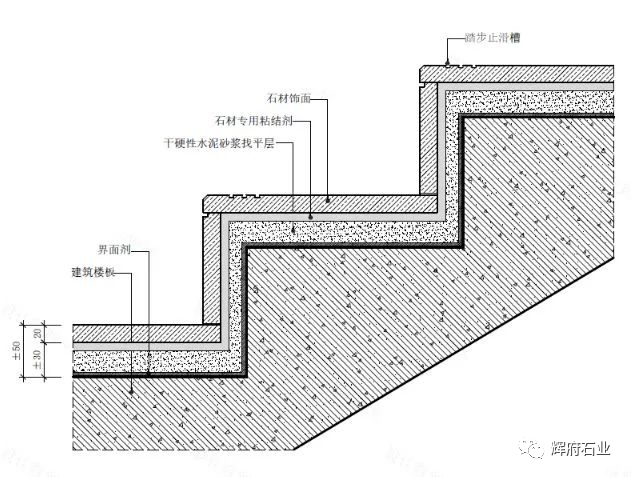

石材踏步节点


说明:

1.楼梯净宽指墙面至扶手中心线或两侧扶手中心线之间的水平距离。

2.楼梯栏杆扶手的安装位置需保证楼梯净宽符合相关规范要求。

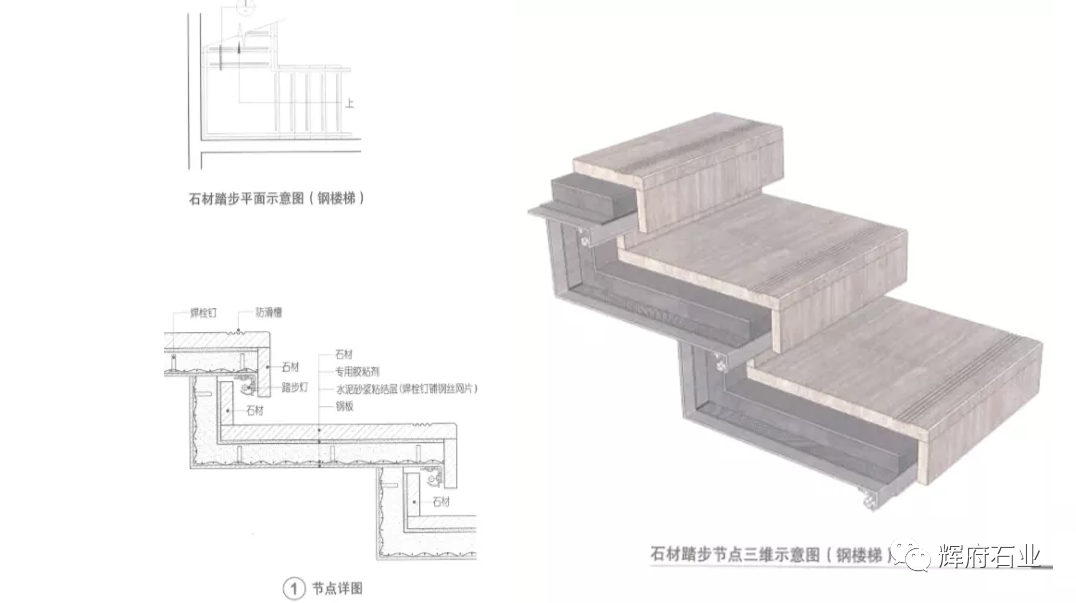

 石材踏步节点(钢楼梯)


说明:
楼梯踏步的侧踢板安装也可采用点粘方式,将面材直接粘在钢板上。

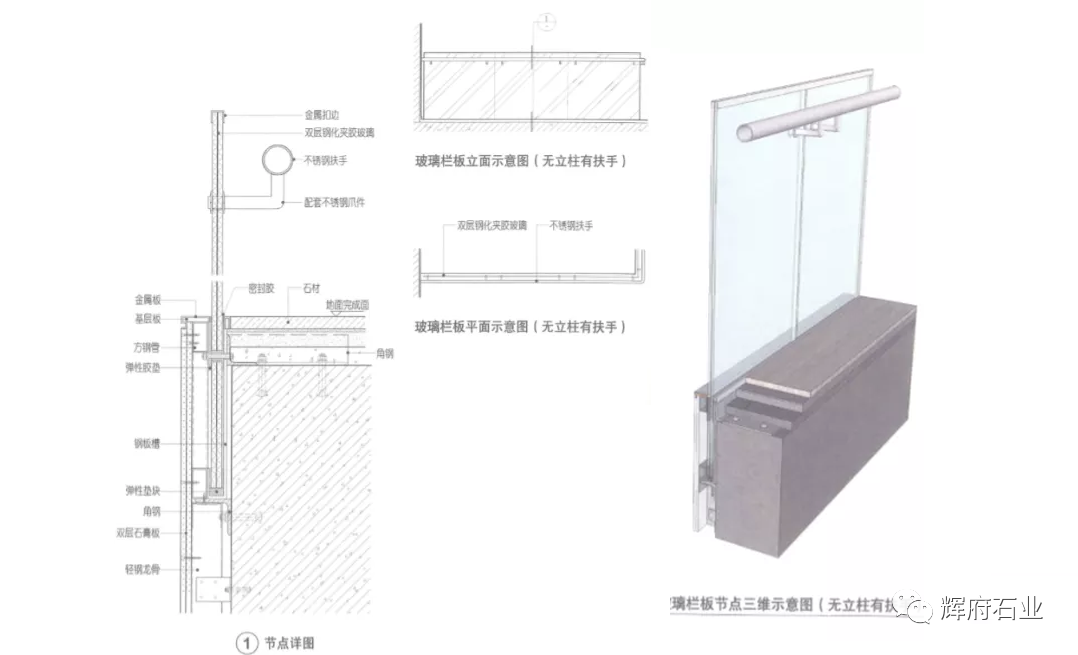

说明:
1.无立柱型玻璃栏板适用于栏板玻璃最低点离一侧楼地面高度不大于 5m的情况。高度大于5m时,不得使用玻璃栏板承受水平荷载。
2.玻璃栏板的尺寸、厚度以及埋入完成面以下的深度,应符合相关规范及标准的要求。
3.玻璃栏板在地面以下50mm范围内粘贴黑色遮光膜或L形收边条以遮挡视线。

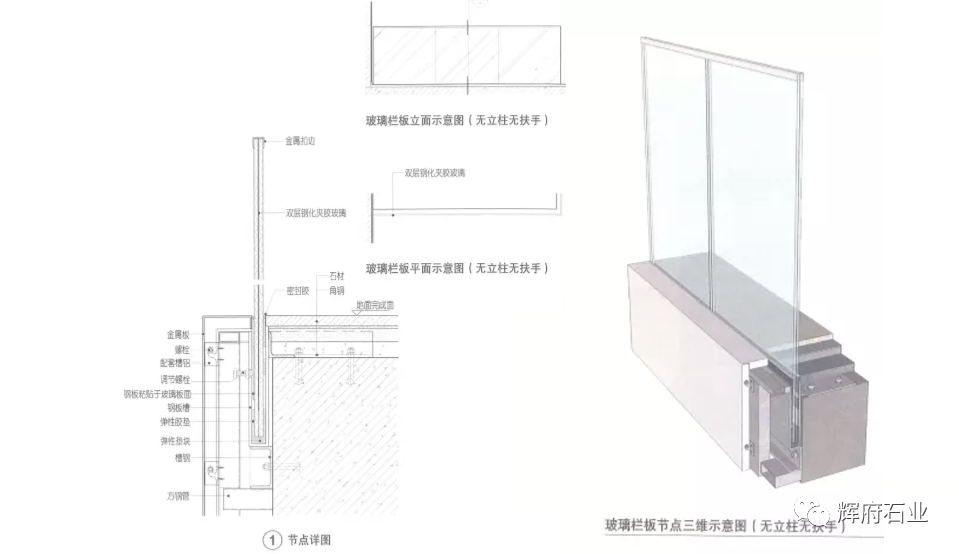

玻璃栏板节点(无立柱无扶手)


说明:
1.无立柱型玻璃栏板适用于栏板玻璃最低点离-侧楼地面高度不大于 5m的情况。高度大于5m时,不得使用玻璃栏板承受水平荷载。
2.玻璃的尺寸、厚度以及埋入完成面以下的深度,应符合相关规范及标准的要求。
3.玻璃栏板在地面以下50mm范围内粘贴遮光膜或L形收边条以遮挡视线。

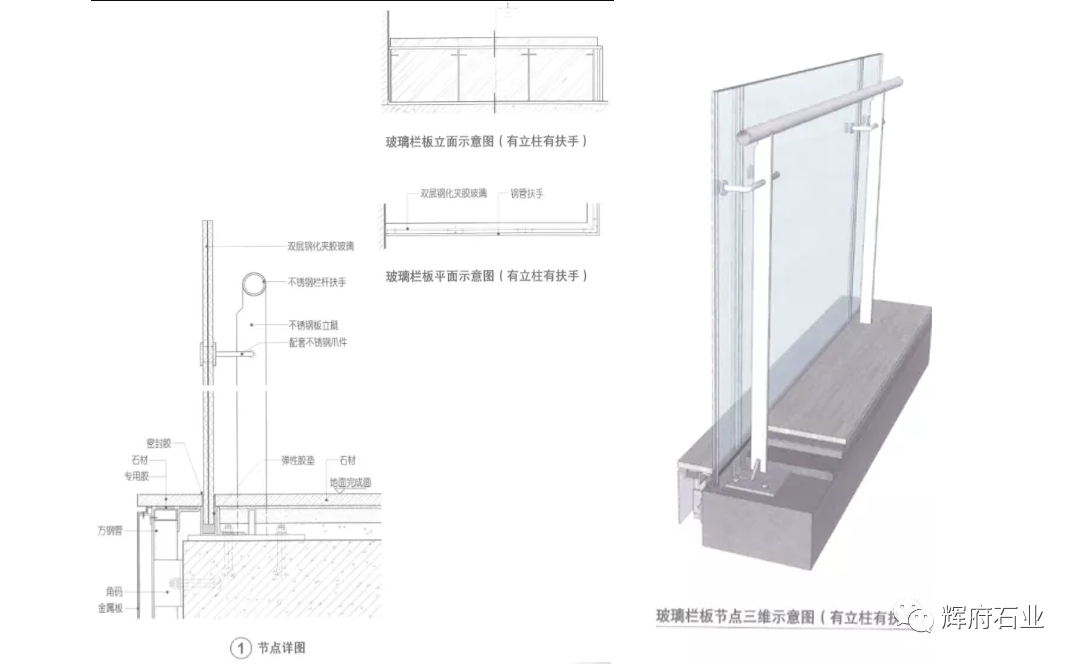

 玻璃栏板节点(有立柱有扶手)


说明:
临边处栏杆、玻璃栏板高度应符合相关标准及规范要求。

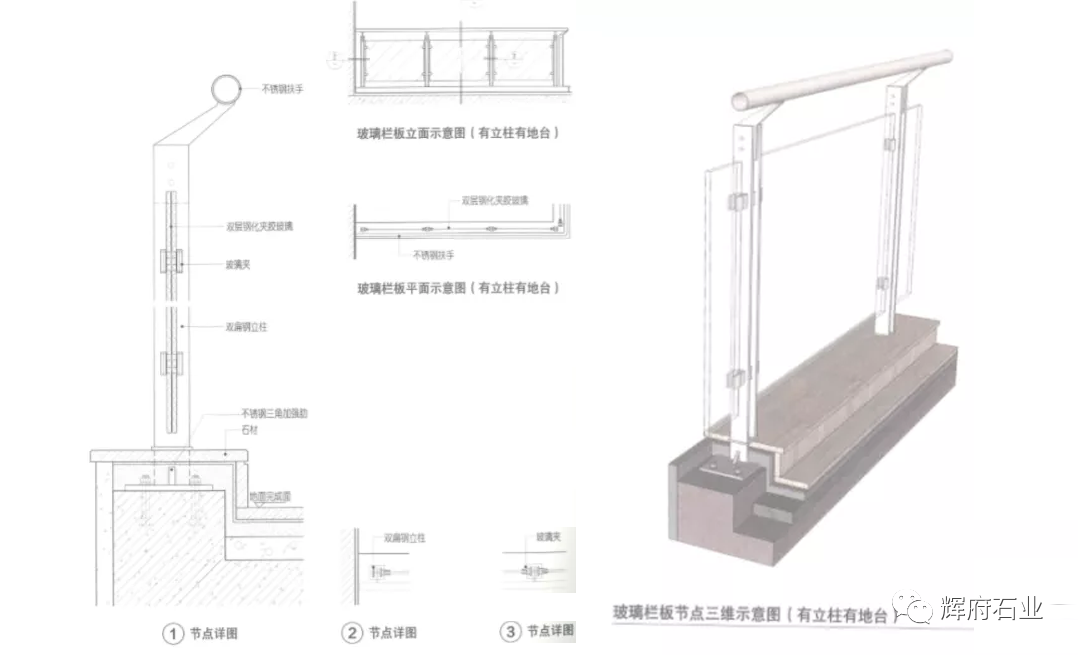

玻璃栏板节点(有立柱有地台)


说明:
1.栏板玻璃应采用符合要求的安全玻璃。
2.栏板玻璃应进行磨边处理。

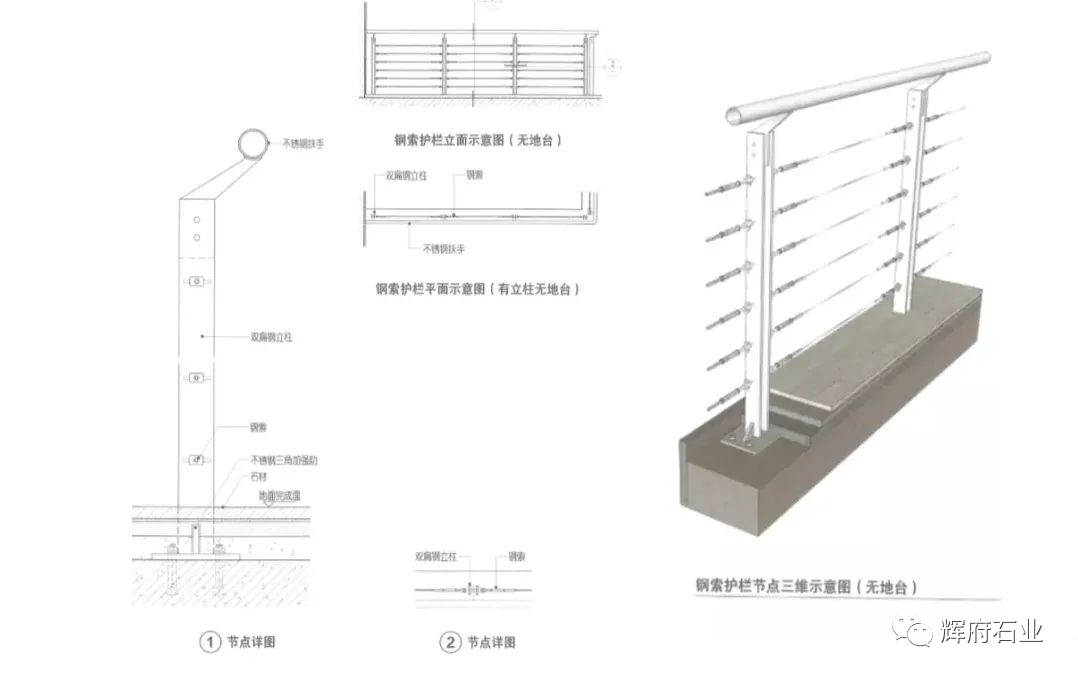

钢索护栏节点(无地台)


说明:
1.此护栏做法不适用于临边区域。
2.亦可采用实心不锈钢条代替钢索。

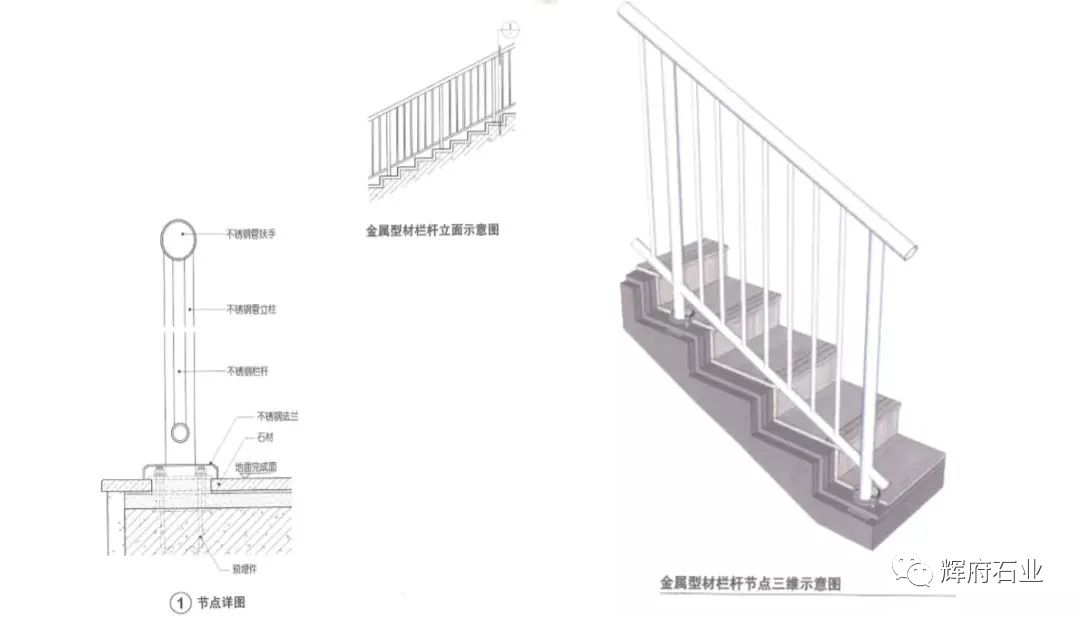

金属型材栏杆节点


说明:
1.金属型材栏杆立杆间距不大于110mm。
2.楼梯栏杆扶手的安装位置应保证楼梯净宽符合相关规范要求

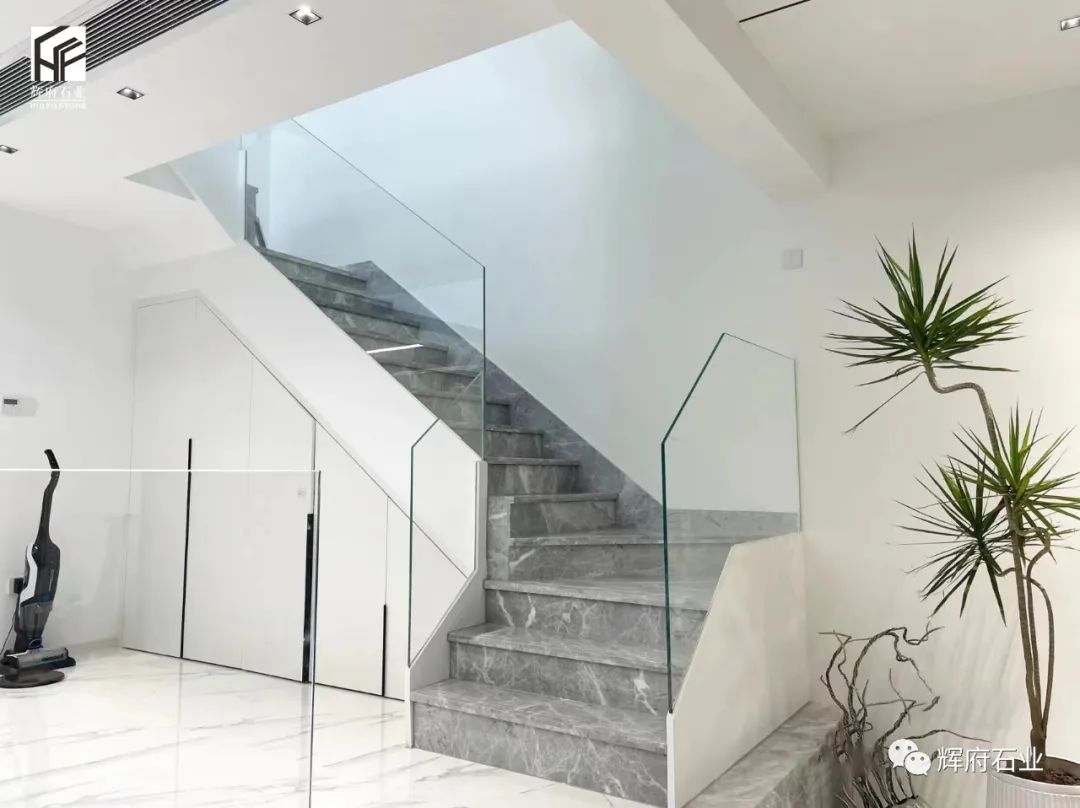

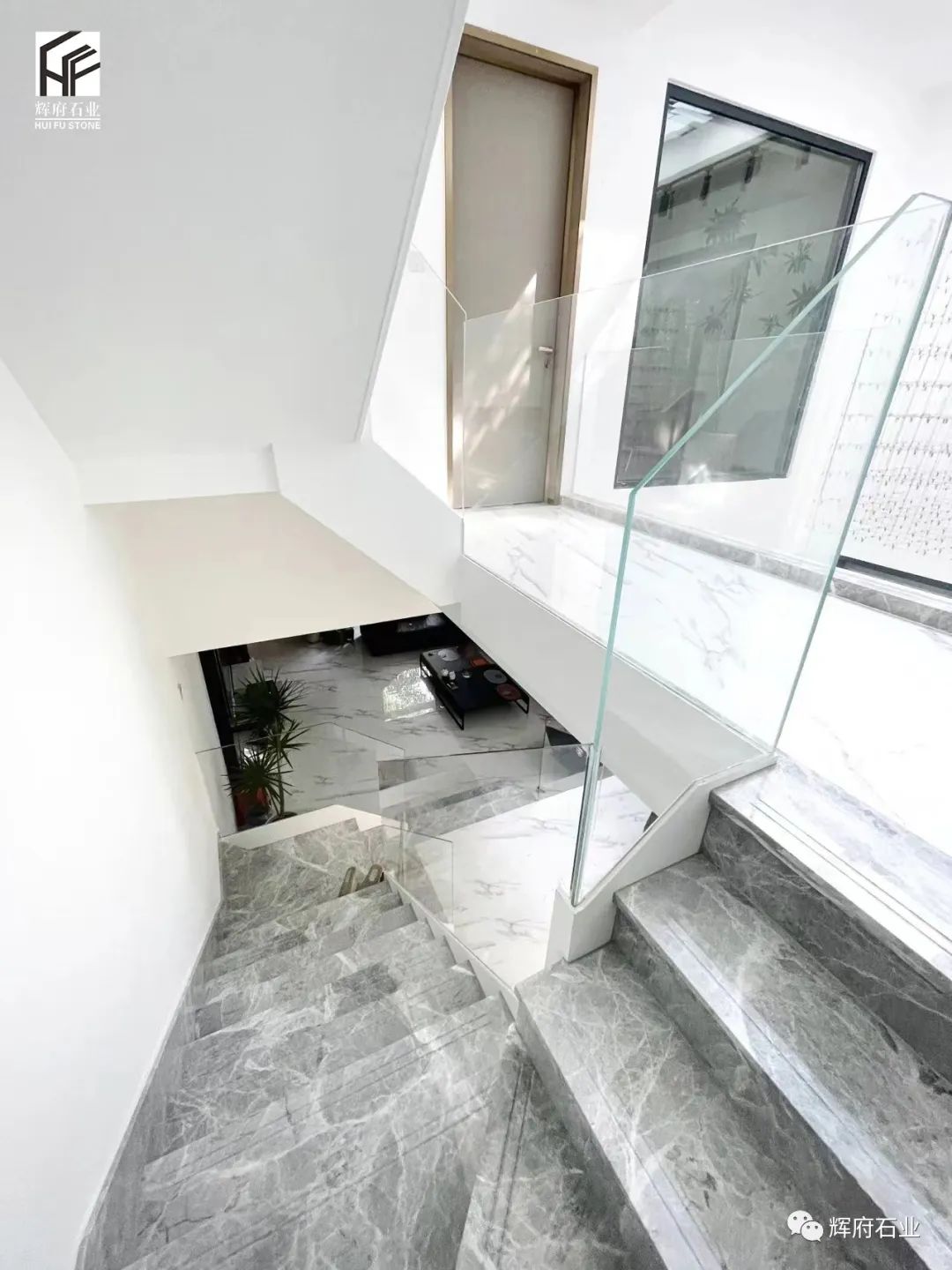

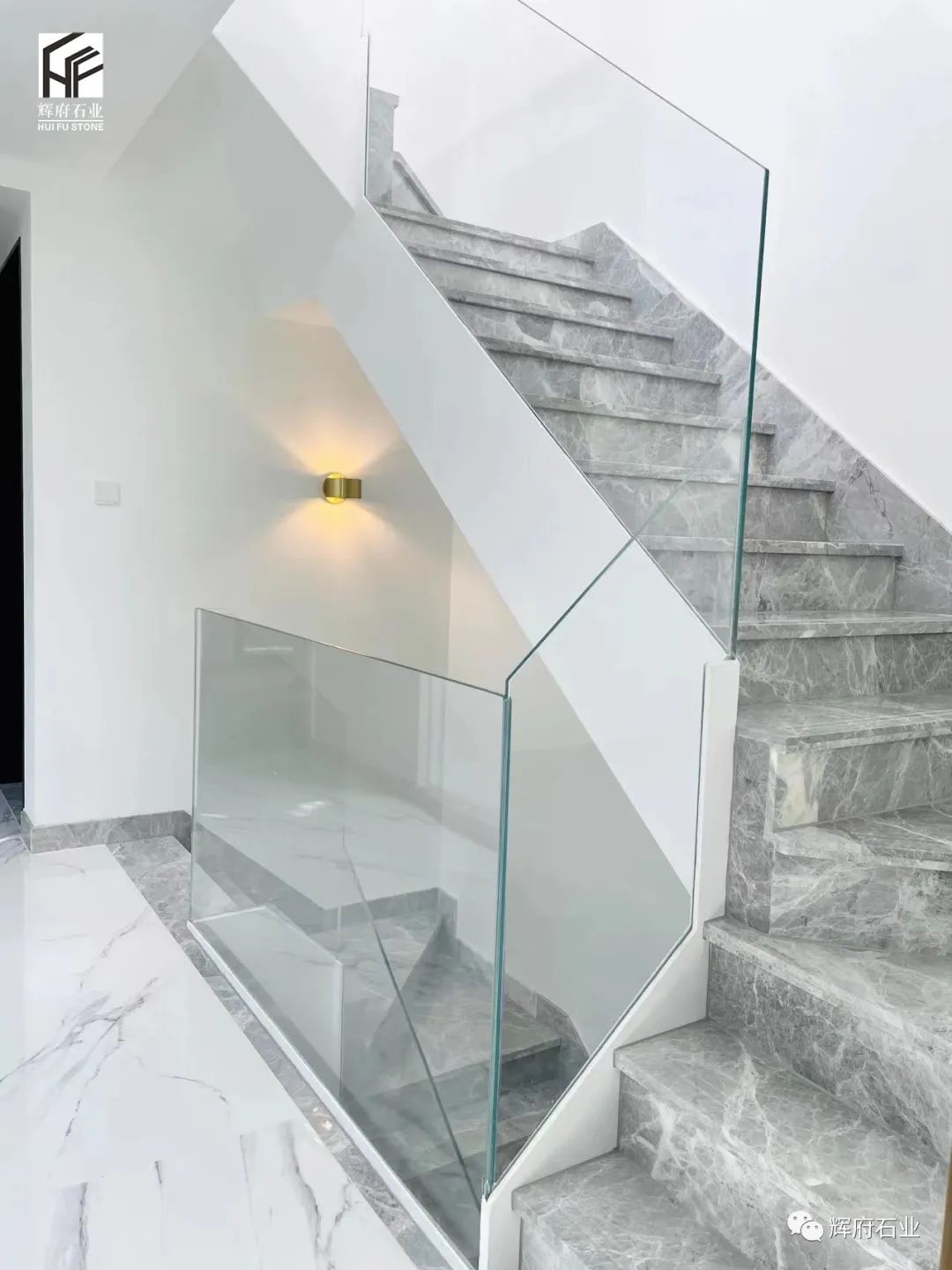

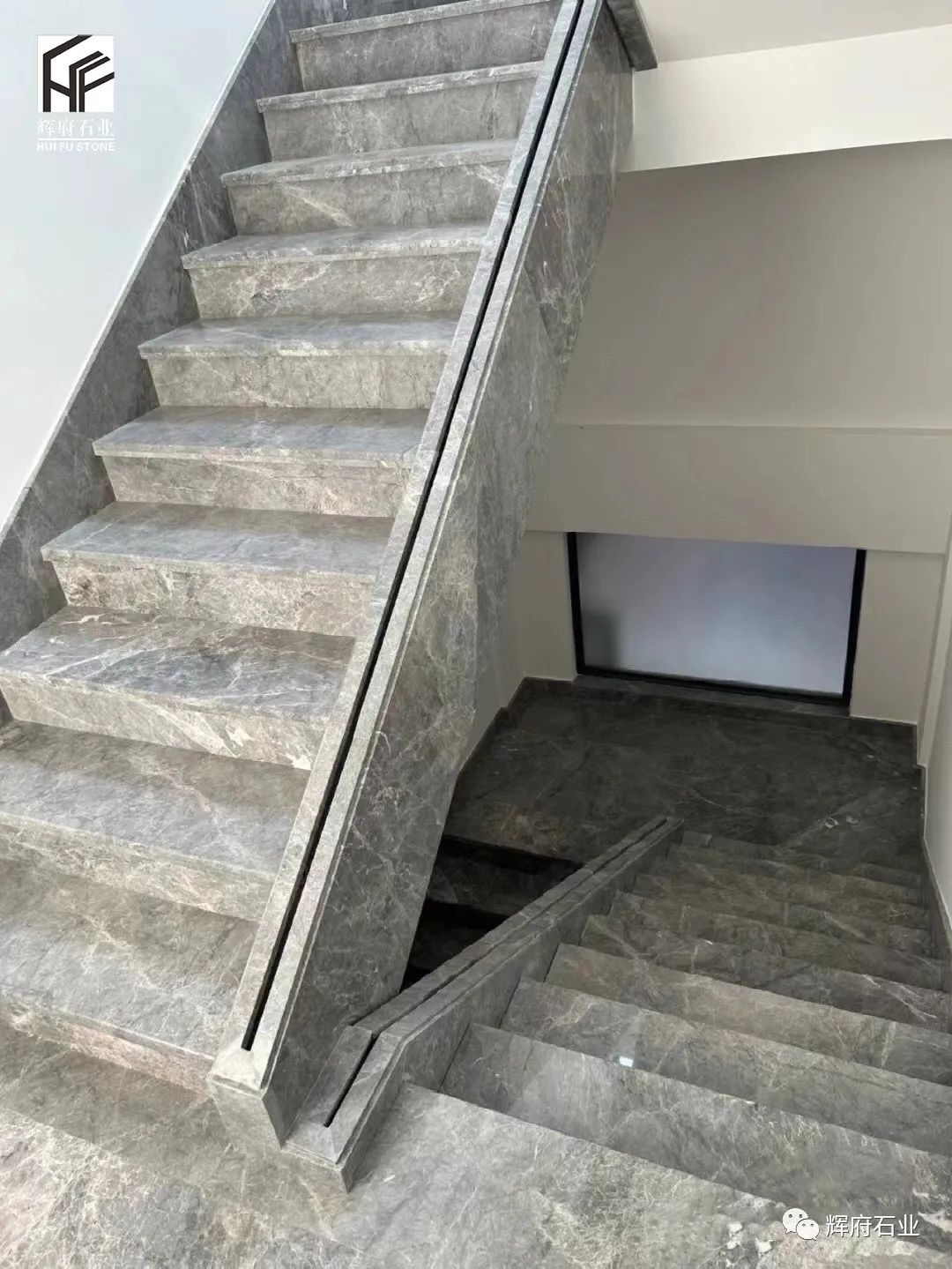

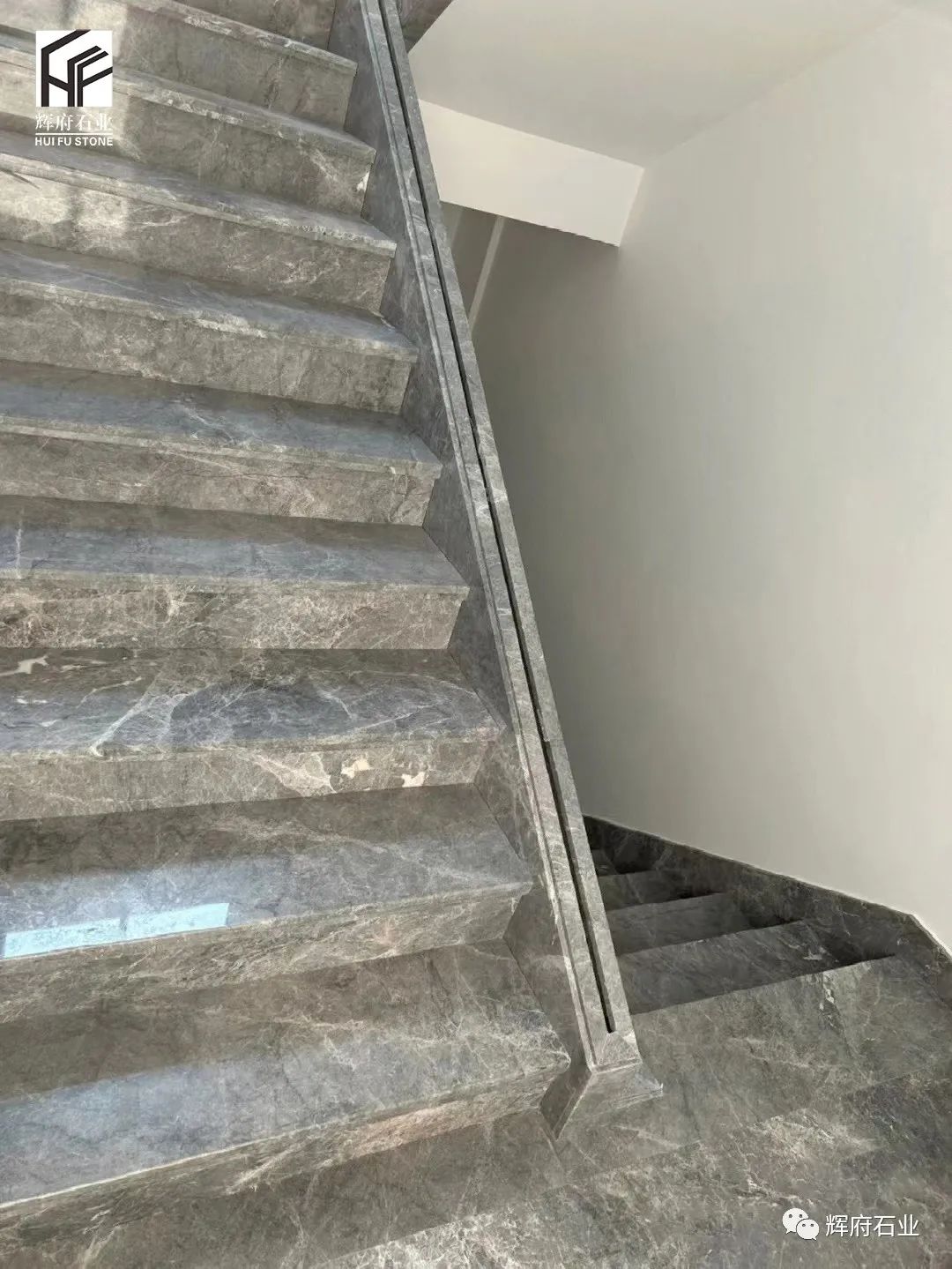

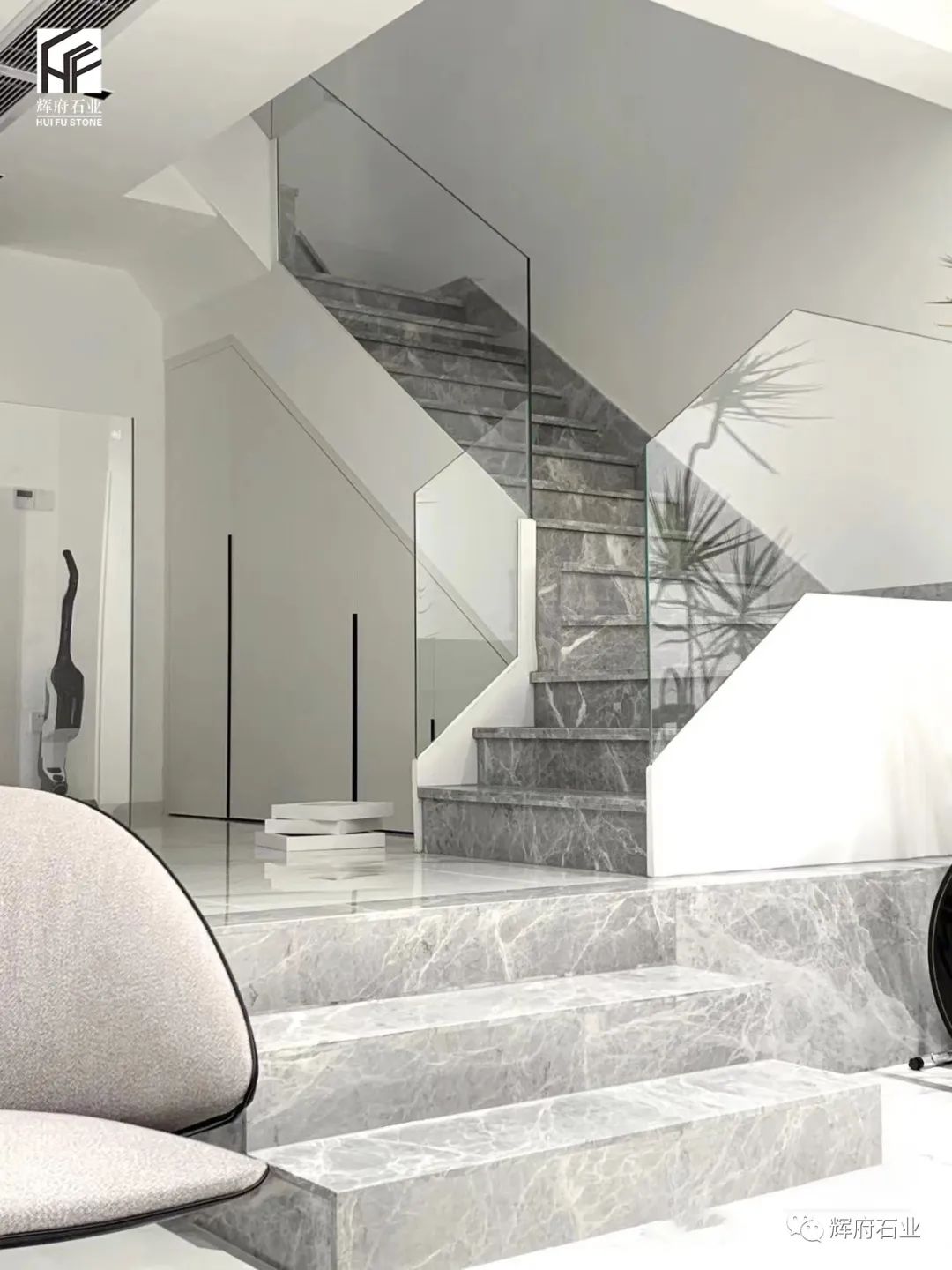

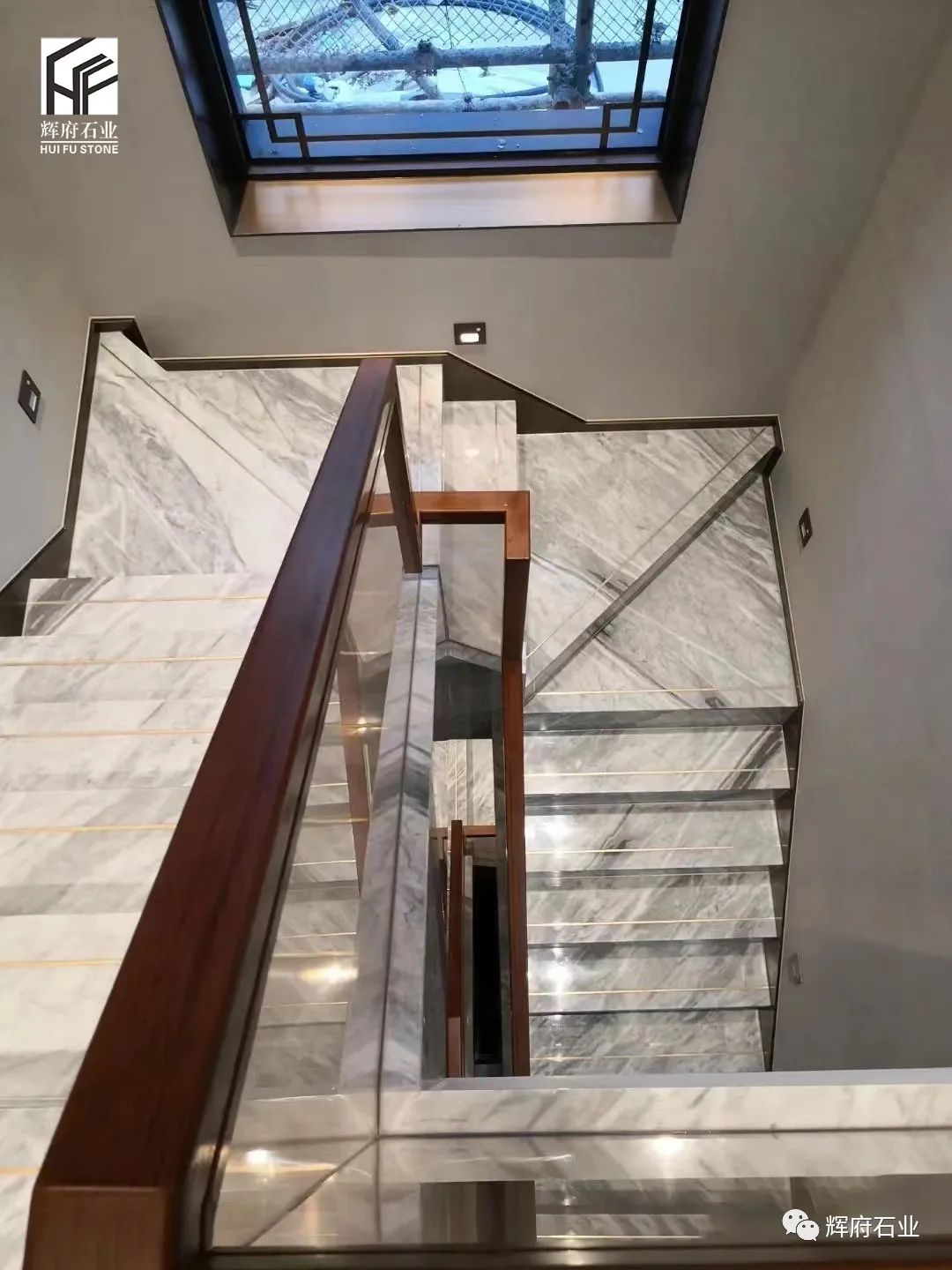

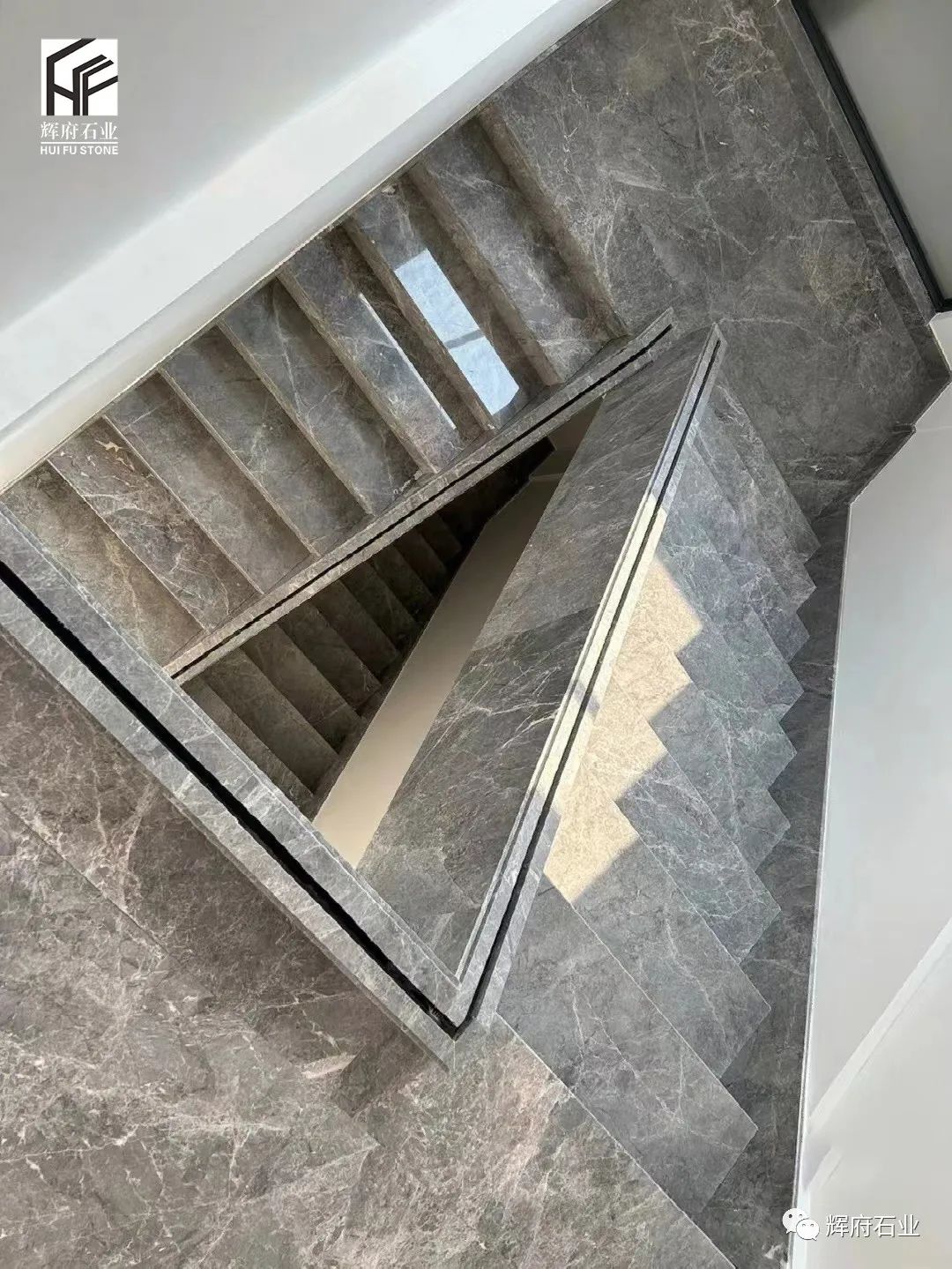

石材楼梯案例欣赏
